¿Qué es un muelle de gas y cómo funciona?
¿Qué es un muelle de gas y cómo funciona?

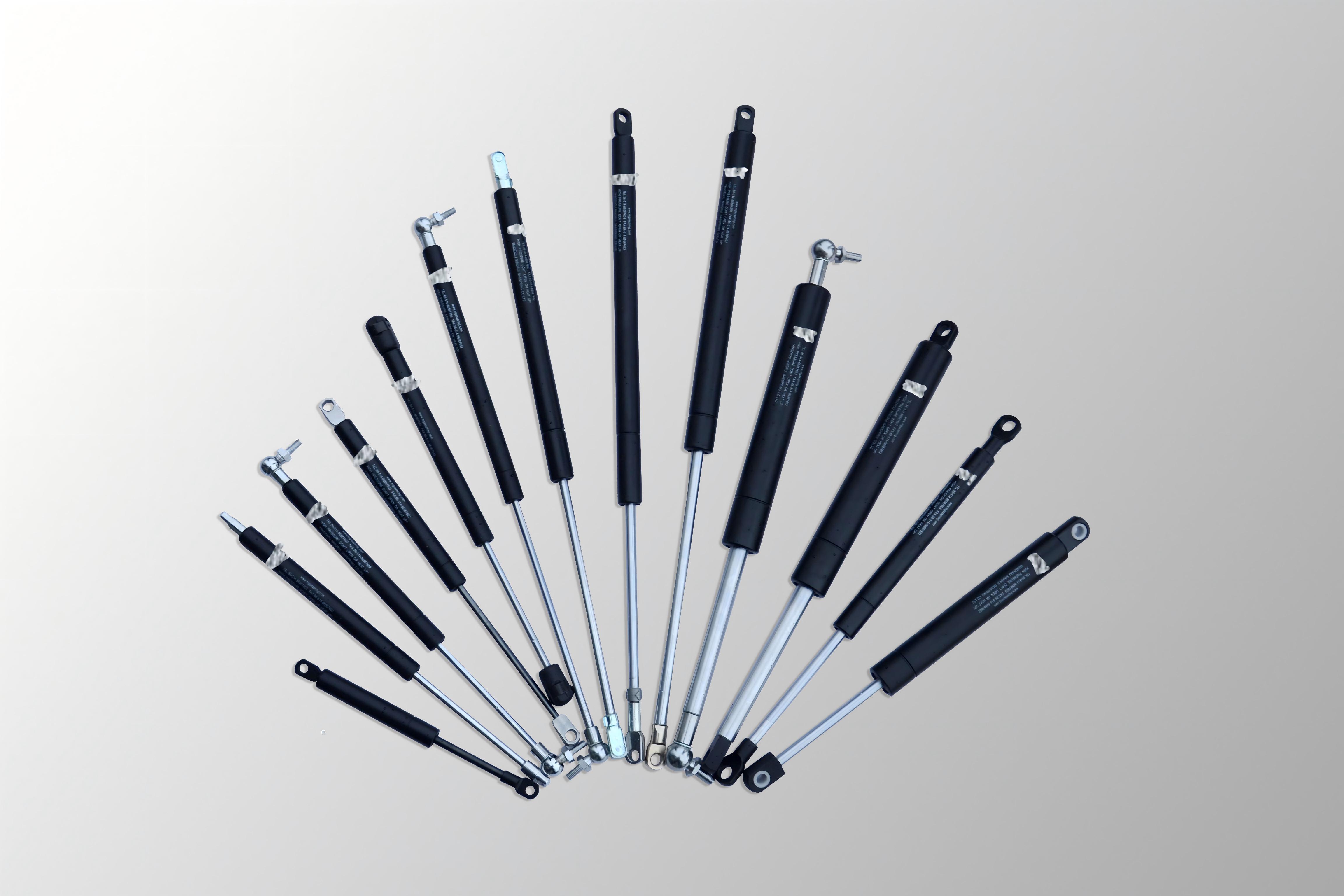

Si alguna vez has abierto el maletero de un coche, levantado la cubierta de una máquina pesada o ajustado una silla de oficina, probablemente has utilizado un muelle de gas. Estos componentes, también conocidos como puntales de gas, amortiguadores de gas o dampers de gas, son esenciales para proporcionar movimiento controlado y soporte. Pero ¿cómo funcionan exactamente y qué los hace superiores a los muelles mecánicos tradicionales?
En esta guía explicaremos el funcionamiento interno del muelle de gas, sus componentes clave y por qué es la opción preferida por ingenieros y diseñadores de todo el mundo.
El concepto central: gas nitrógeno y aceite
En su forma más sencilla, un muelle de gas es un dispositivo sellado de almacenamiento de energía. A diferencia del muelle helicoidal, que depende de la deformación elástica del metal, el muelle de gas utiliza gas comprimido para generar fuerza.
Un muelle de gas consta de un tubo de precisión (cilindro) y un vástago de pistón que se mueve hacia dentro y fuera del tubo. El cilindro está lleno de:
- Gas nitrógeno (N₂): El nitrógeno presurizado proporciona la fuerza del muelle. Se usa por ser inerte y no reaccionar con los componentes internos ni con el aceite.
- Aceite: Se añade una pequeña cantidad para lubricación y, de forma crucial, para la amortiguación (control de la velocidad de movimiento).

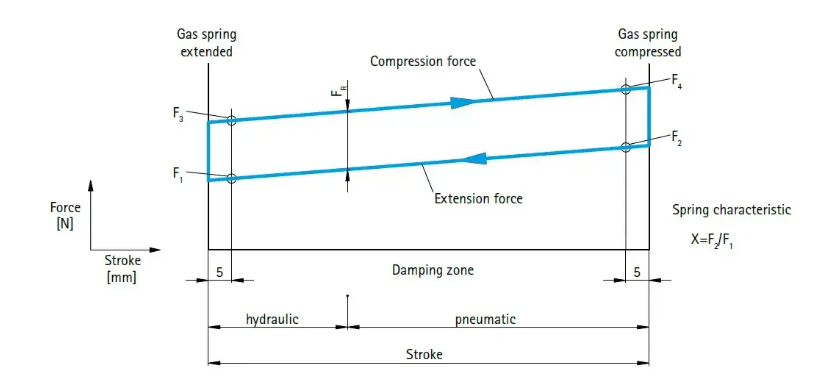

Cómo genera fuerza (F1)
Cuando el vástago de pistón se introduce en el cilindro (se comprime), reduce el volumen disponible para el gas nitrógeno. Según las leyes de los gases, al disminuir el volumen, aumenta la presión.
Sin embargo, la fuerza no proviene solo de comprimir el gas como un globo. La fuerza se genera por la presión interna que actúa sobre el área transversal del vástago de pistón.
La fórmula de la fuerza de extensión () es aproximadamente: Donde:
- = Presión interna
- = Área transversal del vástago de pistón
Por eso un vástago más grueso (con la misma presión en el cilindro) generalmente produce una fuerza mayor.

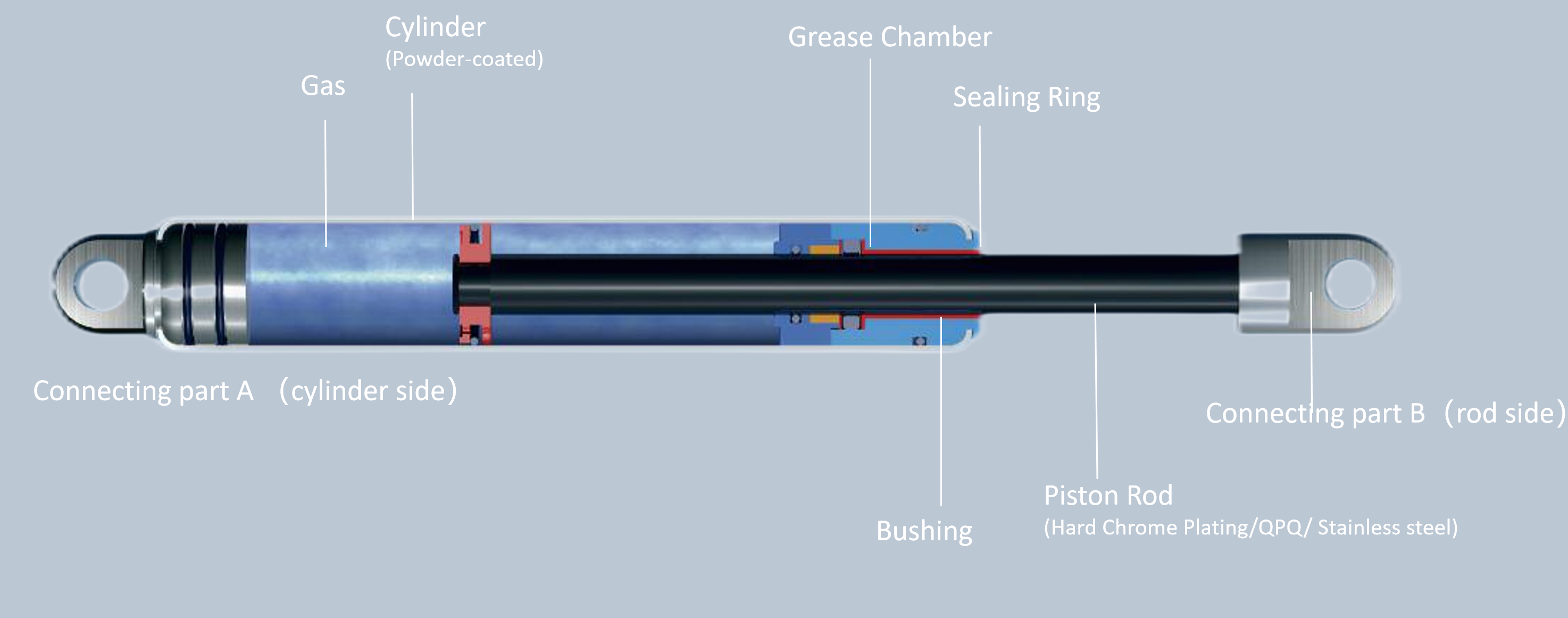

Dentro del cilindro: componentes clave
Para entender cómo un muelle de gas ofrece un movimiento suave y controlado, veamos su interior:
- Tubo de presión (cilindro): Cuerpo exterior, normalmente de acero recubierto o acero inoxidable (SS304/SS316 para aplicaciones marinas), que contiene el gas a alta presión.
- Vástago de pistón: Parte móvil que se conecta a la carga. Debe tener una superficie perfectamente lisa (a menudo nitrurada QPQ o cromada) para evitar fugas de gas.
- Conjunto de pistón: Unido al extremo del vástago dentro del tubo. Evita que el vástago salga despedido y suele contener pequeños canales o válvulas para controlar el flujo de gas y aceite, regulando así la velocidad.
- Juntas y guías: Las juntas de alta calidad son esenciales para mantener el gas interior durante toda la vida útil del producto (a menudo más de 50.000 ciclos).
Amortiguación: el efecto de “parada suave”
¿Has notado que el portón trasero de un coche se abre rápido al principio, pero frena suavemente antes de detenerse por completo? Eso es la amortiguación hidráulica.
Dentro del muelle de gas, el aceite suele situarse en la parte inferior (cuando el vástago está hacia abajo). Al alcanzar el pistón el final de su carrera, atraviesa este aceite. La resistencia del aceite es mucho mayor que la del gas, creando un efecto de frenado que evita que la tapa se abra de golpe y dañe las bisagras.
Consejo profesional: Por eso casi siempre debes instalar los muelles de gas con el vástago hacia abajo en su posición de reposo. Esto mantiene el aceite en la junta (manteniéndola lubricada) y asegura que la amortiguación actúe al final de la carrera de extensión.
Muelles de gas vs. muelles mecánicos
¿Por qué elegir un muelle de gas en lugar de un muelle helicoidal metálico tradicional?
| Característica | Muelle de gas | Muelle helicoidal mecánico |
|---|---|---|
| Perfil de fuerza | Curva de fuerza más plana (la fuerza aumenta poco al comprimirse) | Aumento lineal de fuerza (la fuerza sube mucho al comprimirse) |
| Control de velocidad | Velocidad de extensión controlada (amortiguada) | Sin control, suele retroceder rápidamente |
| Apariencia | Limpio, compacto, estético | Voluminoso, puede deformarse o verse desordenado |
| Ajustabilidad | Fuerza regulable liberando gas (en modelos con válvula) | Fuerza fija una vez fabricado |
| Mantenimiento | Unidad sellada, no requiere mantenimiento | Puede necesitar engrasado |
Resumen
El muelle de gas es un dispositivo neumático-hidráulico avanzado que usa nitrógeno comprimido para levantar cargas y aceite para controlar la velocidad. Tanto si diseñas un dispositivo médico, una ventana de camión de comida o una protección de máquina industrial, entender estos conceptos básicos te ayudará a seleccionar el componente adecuado para una experiencia segura y de alta calidad.
¿Necesitas ayuda para calcular la fuerza adecuada para tu proyecto? Consulta nuestra Calculadora de muelles de gas o contacta con nuestro equipo de ingeniería de DK Gas Spring para una recomendación personalizada.
La próxima semana: profundizaremos en la diferencia entre muelles de gas a compresión y a tracción — y por qué podrías estar usando el equivocado para tu puerta abatible hacia abajo.
