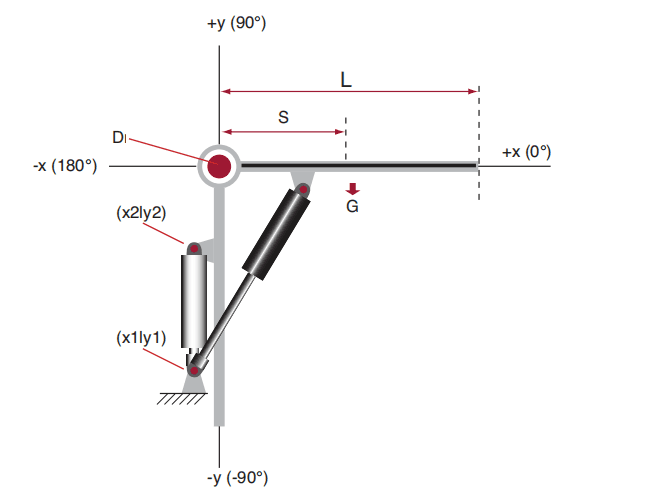

Entendiendo las Especificaciones de los Resortes de Gas: Carrera, Longitud Extendida y Fuerza

Mirar la ficha técnica de un resorte de gas puede ser confuso. ¿Qué significan todas esas dimensiones? Para asegurarse de pedir el componente correcto, debe comprender tres especificaciones clave: Longitud Extendida, Carrera y Fuerza.

1. Longitud Extendida (EL - Extended Length)

Esta es la longitud total del resorte de gas cuando está completamente abierto (sin comprimir).

• Cómo medir: Generalmente se mide desde el centro de un extremo de fijación hasta el centro del otro (Centro a Centro / Distancia entre centros).
• Por qué es importante: Determina si el resorte encaja físicamente en su espacio de montaje cuando la tapa está abierta.

2. Carrera (S - Stroke)

Esta es la distancia de recorrido del vástago del pistón. Es la diferencia entre la Longitud Extendida y la Longitud Comprimida.

• Fórmula: $Longitud Comprimida = Longitud Extendida - Carrera$ (aproximadamente).
• Por qué es importante: Su tapa necesita abrirse a un ángulo determinado. Si la carrera es demasiado corta, la tapa no se abrirá por completo. Si es demasiado larga, el resorte podría hacer tope mecánico antes de que la tapa se cierre.

3. Fuerza (F1)

Esta es la fuerza nominal del resorte, medida en Newtons (N).

• F1: La fuerza medida justo antes de que el resorte esté completamente extendido (generalmente a 5 mm de la extensión completa).
• Conversión: 100 N ≈ 10 kg (22 lbs).
• Por qué es importante: Define el peso máximo que se puede levantar. (Consulte nuestra publicación anterior sobre Cálculo de Fuerza).

4. Diámetro del Tubo/Vástago (ej., 6/15, 8/18, 10/22)

Los resortes de gas a menudo se categorizan por su serie, que se refiere al diámetro del vástago y del cilindro en milímetros.

• 6/15: Vástago de 6 mm, tubo de 15 mm (Trabajo ligero, hasta 400 N).
• 8/18: Vástago de 8 mm, tubo de 18 mm (Trabajo estándar, hasta 800 N).
• 10/22: Vástago de 10 mm, tubo de 22 mm (Trabajo pesado, hasta 1200 N).
• 14/28: Vástago de 14 mm, tubo de 28 mm (Trabajo súper pesado, hasta 2500 N).

Leer un Número de Referencia

Un número de referencia típico (part number) podría verse así: G0818-500-200-400N

• G0818: Serie 8/18
• 500: Longitud Extendida (mm)
• 200: Carrera (mm)
• 400N: Fuerza

¡Ahora habla el idioma de los resortes de gas! Revise sus planos CAD y pida con confianza.
