Resortes de Gas de Compresión para Aplicaciones Industriales
Resorte de Gas de Compresión (Pistón de Gas) – Guía Técnica
Overview

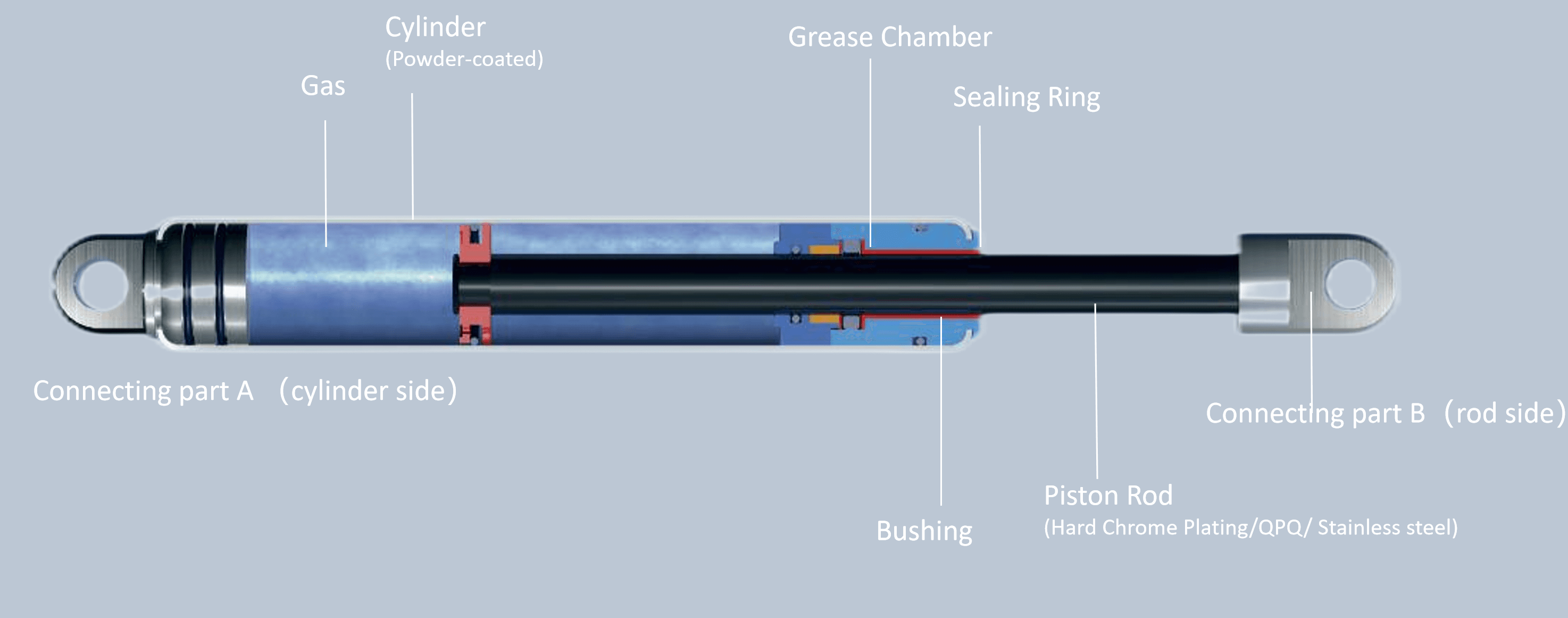

Resorte de Gas de Compresión (también conocido como pistón de gas, amortiguador de gas o vástago de soporte) es un componente industrial que utiliza gas inerte a alta presión (típicamente nitrógeno) para proporcionar soporte controlado, amortiguación y fuerza de elevación. Se utiliza ampliamente en aplicaciones que requieren un control de movimiento preciso y suave.
Función Principal
Mediante nitrógeno comprimido, los resortes de gas proporcionan una fuerza de elevación estable para asistir en la apertura, soporte y amortiguación de componentes pesados.
Aplicaciones Típicas
- Automoción: Portón trasero, capó, tapa de maletero
- Dispositivos Médicos: Cubiertas de mantenimiento, mecanismos de ajuste de camas
- Mobiliario: Puertas abatibles, puertas de armarios, mesas regulables en altura
- Maquinaria Industrial: Carcasas de equipos, cubiertas de mantenimiento, protecciones de seguridad
Especificaciones Técnicas Clave
| Parámetro | Rango | Descripción |
|---|---|---|
| Fuerza (N) | 50 – 5.000 | Determina la capacidad de soporte |
| Carrera (mm) | 19 – 700 | Distancia de extensión del vástago |
| Longitud Total | Personalizada | Longitud total extendida (centro a centro) |
| Diámetro del Vástago | 6 – 14 mm | Afecta la rigidez a flexión y el sellado |
| Diámetro del Cilindro | 15 – 40 mm | Relacionado con el volumen interno de gas |
Guía de Selección
- Definir Aplicación: Especifique el caso de uso y el movimiento requerido.
- Medir Longitudes: Registre las distancias centro a centro extendida y comprimida.
- Determinar Fuerza: Calcule la fuerza necesaria según la carga y la geometría.
- Elegir Conectores: Seleccione conectores compatibles con sus puntos de montaje.
- Seleccionar Opciones:
- Amortiguación: El rendimiento de amortiguación es personalizable.
- Protección: Considere recubrimientos especiales o acero inoxidable para resistencia a la corrosión.
Tipos de Conectores Finales
- Rótulas esféricas
- Terminales de ojo y horquillas
- Soportes y espárragos
Opciones de Personalización
- Rendimiento de amortiguación personalizable
Categoría de Conectores
Certificaciones de Calidad
Estándares de Ingeniería de Materiales y Recubrimientos
Para cumplir con los diversos requisitos ambientales industriales, nuestros resortes de gas de compresión están disponibles en configuraciones metalúrgicas verificadas:
Versión Estándar (Acero al Carbono)
Cilindro de acero Q235 de alta resistencia con recubrimiento ecológico negro brillante; vástago de pistón de acero al carbono #45 con recubrimiento de cromo duro (espesor de capa ≥ 20 μm, dureza superficial ≥ 800 HV). Sometido a prueba de niebla salina durante 96 horas según la norma ASTM B117 sin presentar óxido rojo.
Versión Marina y Médica (Acero Inoxidable)
Tanto el cilindro como el vástago están fabricados en acero inoxidable Grado 304 o Grado 316. Ideal para carcasas médicas y aplicaciones costeras que requieren resistencia extrema a la corrosión por ácidos/álcalis.
Informes de Ensayo Independientes y Certificaciones
- Prueba de fatiga SGS de 100.000 ciclos: tasa de degradación de fuerza verificada < 5 % después de 100.000 ciclos (Referencia: SGS-2025-HG0942).
- Cumplimiento RoHS y CE: construcción 100 % libre de metales pesados, certificado para carcasas de equipos médicos y electrónicos de la UE.
⚠️ Nota de Ingeniería — Límites de Diseño: La fuerza máxima y la carrera máxima están estrictamente gobernadas por la relación de esbeltez (λ) del vástago del pistón. Sin mantener un factor de seguridad adecuado (S_F ≥ 2,0), una esbeltez excesiva puede provocar inestabilidad elástica y pandeo catastrófico bajo cargas de compresión. Como referencia: un vástago de Φ8 mm con una carrera de 500 mm no debe exceder 400 N sin un manguito guía externo para reducir la longitud efectiva de pandeo.
Si su aplicación requiere la transmisión de altas fuerzas en carreras largas, contacte a Ryan Chen para cálculos detallados de resistencia al pandeo según la teoría de Euler (F_crit = π²EI / (μL)²) y la selección del factor de seguridad óptimo.
Prototipos y Muestras
Para clientes industriales y OEM verificados, ofrecemos un servicio rápido de muestras para probar la fuerza física y la amortiguación directamente en su aplicación.
Plazo de Entrega y Logística
Las configuraciones estándar están disponibles desde almacén.
Las configuraciones personalizadas (fuerzas especiales o dimensiones especiales en acero inoxidable) se fabrican con un plazo de entrega líder en la industria de 2 a 3 semanas.
Pruebas Rigurosas de Fatiga Mecánica y Ciclo de Vida
El principal punto de dolor para los compradores B2B son las fallas por lotes causadas por la fatiga mecánica y los altos costos de reparación posventa resultantes. Nuestro producto ha superado la prueba oficial de ciclo alternativo de carrera completa de SGS.
Metodología (Methodology)
Se aplica una fuerza adecuada al vástago del pistón para moverlo desde la posición completamente extendida hasta la posición completamente comprimida. Luego se retira la fuerza, permitiendo que el vástago regrese a la posición completamente extendida. Este ciclo se repite 50,000 veces.
Requisito (Requirement)
Después de la prueba, la muestra no debe presentar ningún daño, atasco o pérdida funcional.
Estado Final
APROBADO — Sin daños, sin pérdida funcional
Registro de Muestra Probada por SGS (ID de Muestra: SHA21-033925.001)
Gas spring fatigue test live video
- 1. La declaración de conformidad se basa en una regla de decisión no binaria con una banda de guarda (el parámetro de longitud de la banda de guarda es 0).
- 2. Este informe es el documento original oficial en inglés (SHHL2103007983FT) emitido por SGS, con plena trazabilidad internacional.
Informe de Ensayo de Niebla Salina (NSS)
Parámetros Clave de Prueba
Método de Ensayo
Niebla Salina Neutra (NSS)
Norma
GB/T 10125-2012 (equivalente a ISO 9227)
Tiempo de Exposición
96 Horas
Temperatura
35±2 °C
Concentración de NaCl
50±5 g/L
Entorno de la Cámara
- Temperatura de la Cámara35±2 °C
- Temperatura del Saturador47±2 °C
- Tasa de Recolección de Niebla Salina1.0 - 2.0 ml/(80cm²·h)
- Valor de pH de la Solución6.5 - 7.2
Preparación de la Muestra
- Ángulo de la Muestra15° - 25° desde la vertical
- Limpieza Antes del EnsayoLimpiado con etanol
- Limpieza Después del EnsayoEnjuagado con agua corriente suave (<35°C), secado
- Norma de EvaluaciónGB/T 6461-2002
Aprobado / Excelente
Después de 96 horas de exposición a la niebla salina neutra, las muestras de resortes de gas probadas no mostraron óxido rojo visible en el cilindro principal ni en el vástago del pistón. Se observaron pequeñas ampollas en los terminales de fijación (área no crítica). Calificación de Protección: 9/10.
Nota de Ingeniería
La configuración estándar ofrece 96-144 horas NSS. Hay disponibles tratamientos QPQ multicapa y recubrimientos premium personalizados para soportar más de 244 horas de niebla salina en fabricación pesada, entornos marítimos o aplicaciones de maquinaria industrial.
Declaración de Cumplimiento
Las pequeñas ampollas superficiales en los terminales estándar galvanizados no funcionales están dentro de los parámetros aceptables de IATF 16949 y no afectan la contención de presión ni la integridad mecánica del cilindro.
Muestra Antes del Ensayo (0h)
Muestra Después del Ensayo (96h)
Primer Plano: Vástago del Pistón (96h)
SGS Informe de Prueba RoHS
Resultados de Análisis
| Sustancia | Límite | MDL | Resultado | Estado |
|---|---|---|---|---|
| Cadmio (Cd) | 100 mg/kg | 2 mg/kg | ND | Passed |
| Plomo (Pb) | 1000 mg/kg | 2 mg/kg | 17 mg/kg | Passed |
| Mercurio (Hg) | 1000 mg/kg | 2 mg/kg | ND | Passed |
| Cromo Hexavalente (Cr(VI)) | 1000 mg/kg | 8 mg/kg | ND | Passed |
| Suma de PBBs | 1000 mg/kg | 5 mg/kg | ND | Passed |
| Suma de PBDEs | 1000 mg/kg | 5 mg/kg | ND | Passed |
* ND = No detectado (inferior al MDL). MDL = Límite de detección del método.
Muestra Probada
ID de Muestra de Prueba Oficial: SHA21-033925.001
Normas de Referencia
- •IEC 62321-5:2013
- •IEC 62321-7-2:2017
- •IEC 62321-4:2013+AMD1:2017
- •IEC 62321-6:2015
Instrumentos Analíticos
- •ICP-OES (Espectrometría de Emisión Óptica de Plasma Acoplado Inductivamente)
- •AAS (Espectrometría de Absorción Atómica)
- •UV-Vis (Espectroscopia Ultravioleta-Visible)
- •GC-MS (Cromatografía de Gases - Espectrometría de Masas)
Pruebas y Curvas
Condiciones Estándar de Prueba
Velocidad de Prueba
400 mm/min
Temperatura
20 °C
Visualización de Curva de Fuerza
Configuración Predeterminada (carrera estándar 165 mm)
Curva de Fuerza del Resorte de Gas
Ejemplos Personalizados
Carga Pesada (800 N, 200 mm)
Carga Ligera (200 N, 100 mm)
Superando el Estándar de la Industria QC/T 207-2021
Mientras que el estándar de la industria automotriz china QC/T 207-2021 exige que los resortes de gas mantengan su funcionalidad durante 50.000 ciclos, los puntales de gas de grado industrial de DK se fabrican con sellos de aceite de doble labio patentados, duplicando la vida útil a 100.000 ciclos en condiciones estándar.
Conformidad con Normas DIN / ISO
Nuestros procedimientos de prueba de definición de fuerza en cuatro puntos (F₁ a F₄) y la validación de resistencia cumplen plenamente con las directivas europeas y las especificaciones DIN estándar de la industria para resortes de gas (en referencia a DIN EN ISO 13214).
Definición de Fuerza en Cuatro Puntos
Fuerza a 10 mm antes de la extensión total
Fuerza nominal de elevación / en extensión
Fuerza a 10 mm antes de la compresión total
Fuerza de inicio en extensión
Fuerza a 10 mm de la extensión total (durante la compresión)
Fuerza de inicio al comprimir
Fuerza a 10 mm antes de la compresión total (durante la compresión)
Fuerza final al comprimir
Rendimiento de Baja Histéresis
La estrecha separación entre las curvas de compresión y extensión demuestra nuestra calidad superior de sellado y la pérdida mínima por fricción (histéresis < 10%) lograda por nuestros sellos de aceite de doble labio patentados.
