Resorte de gas bloqueable

Bloqueo rígido o rebote elástico suave — posicionamiento preciso y confiable

Sección transversal de resorte de gas con bloqueo rígido

¿Qué es un resorte de gas bloqueable ajustable?

DKG cuenta con una línea de resortes de gas bloqueables ajustables que se parecen a los resortes de gas tradicionales pero se pueden bloquear en cualquier posición a lo largo del recorrido. Cuentan con un mecanismo de bloqueo interno que se activa mediante un pasador de liberación ubicado en el extremo de la varilla. Para adaptarse a los requisitos de su producto, ofrecemos tres tipos de resortes de gas bloqueables ajustables:

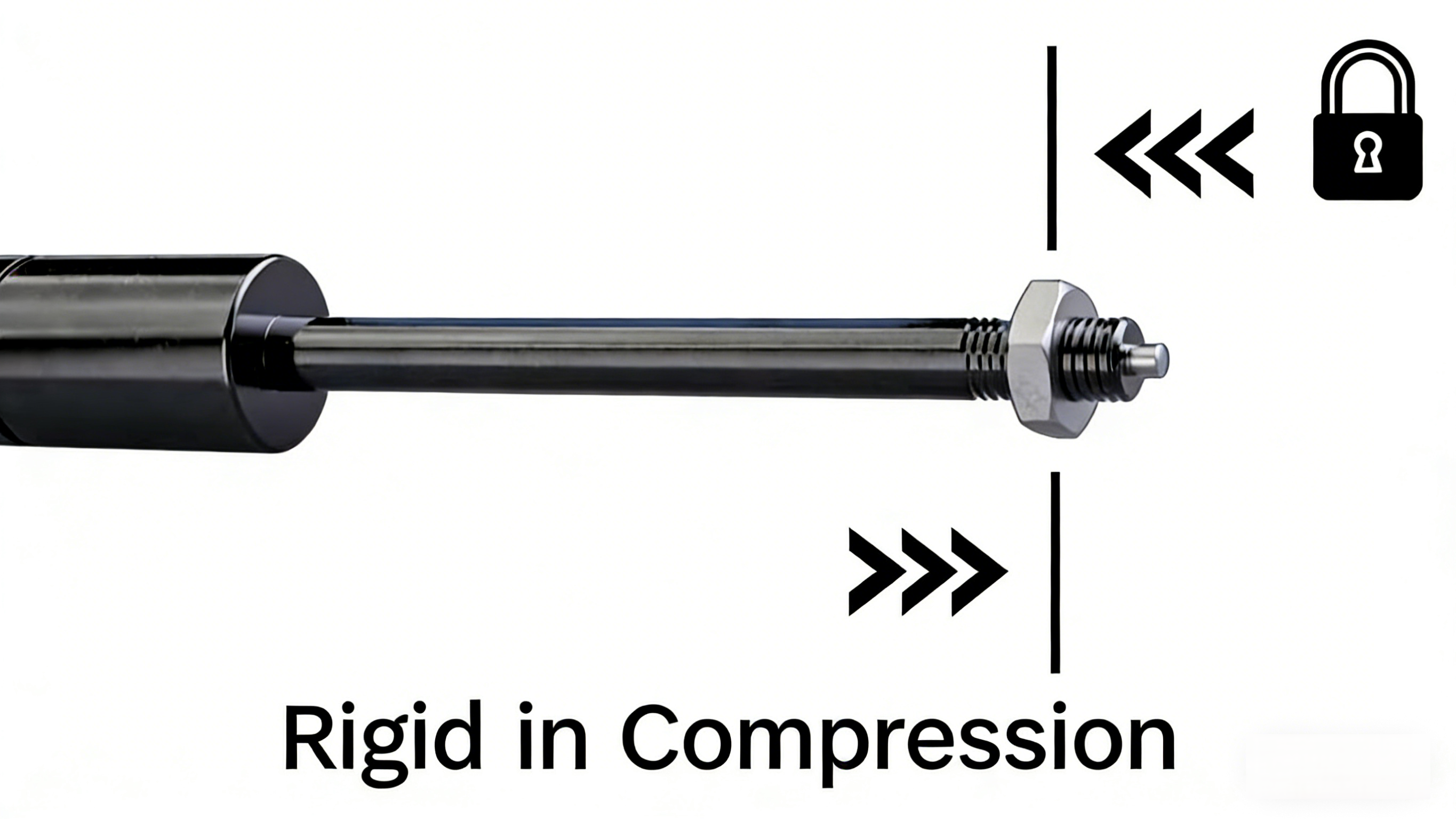

Rígido en compresión:

Sin movimiento al presionar la varilla, pero con algo de movimiento al tirar de la varilla.

Rigid in compression

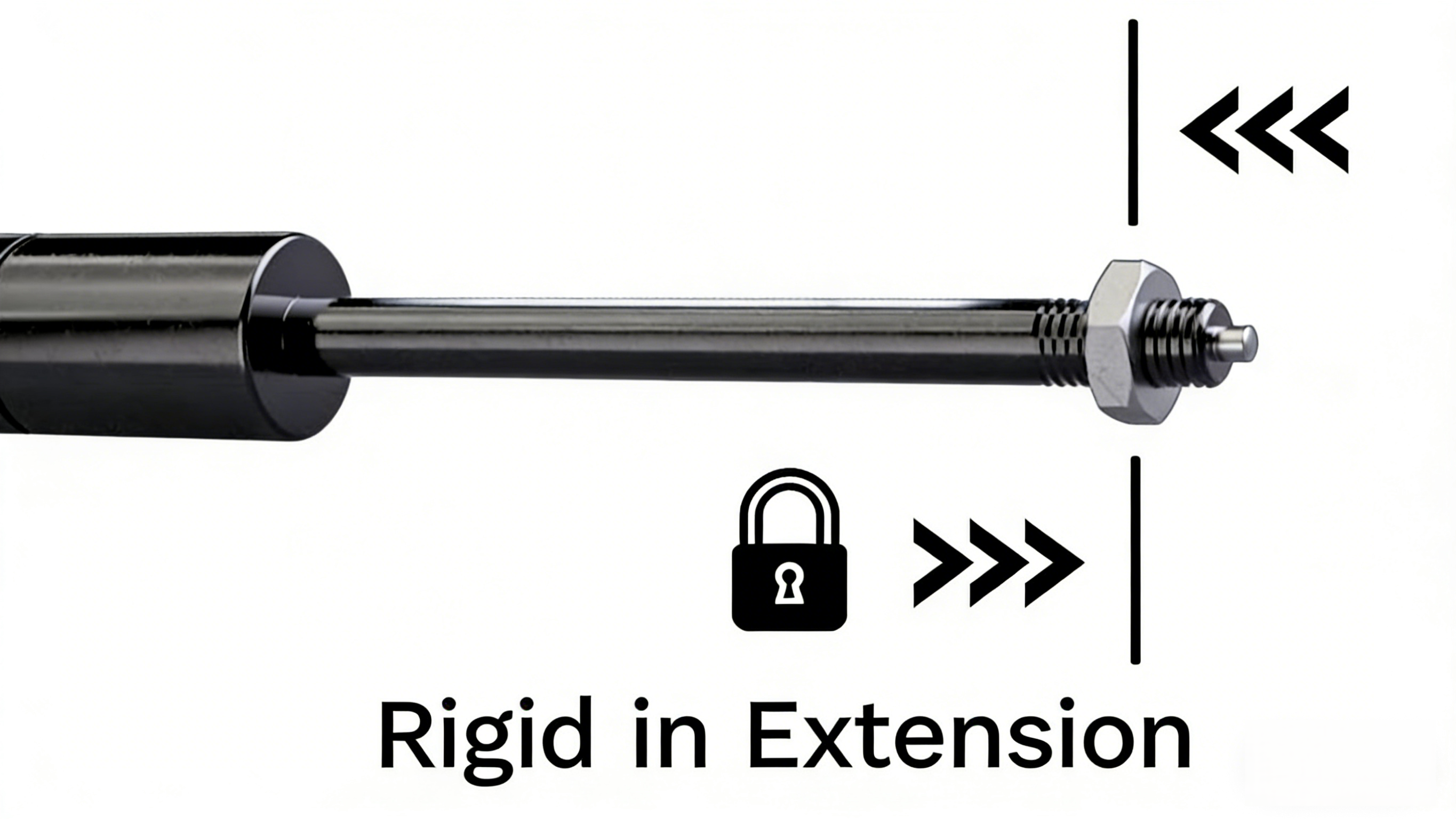

Rígido en extensión:

Sin movimiento al tirar de la varilla, pero con algo de movimiento al presionar la varilla.

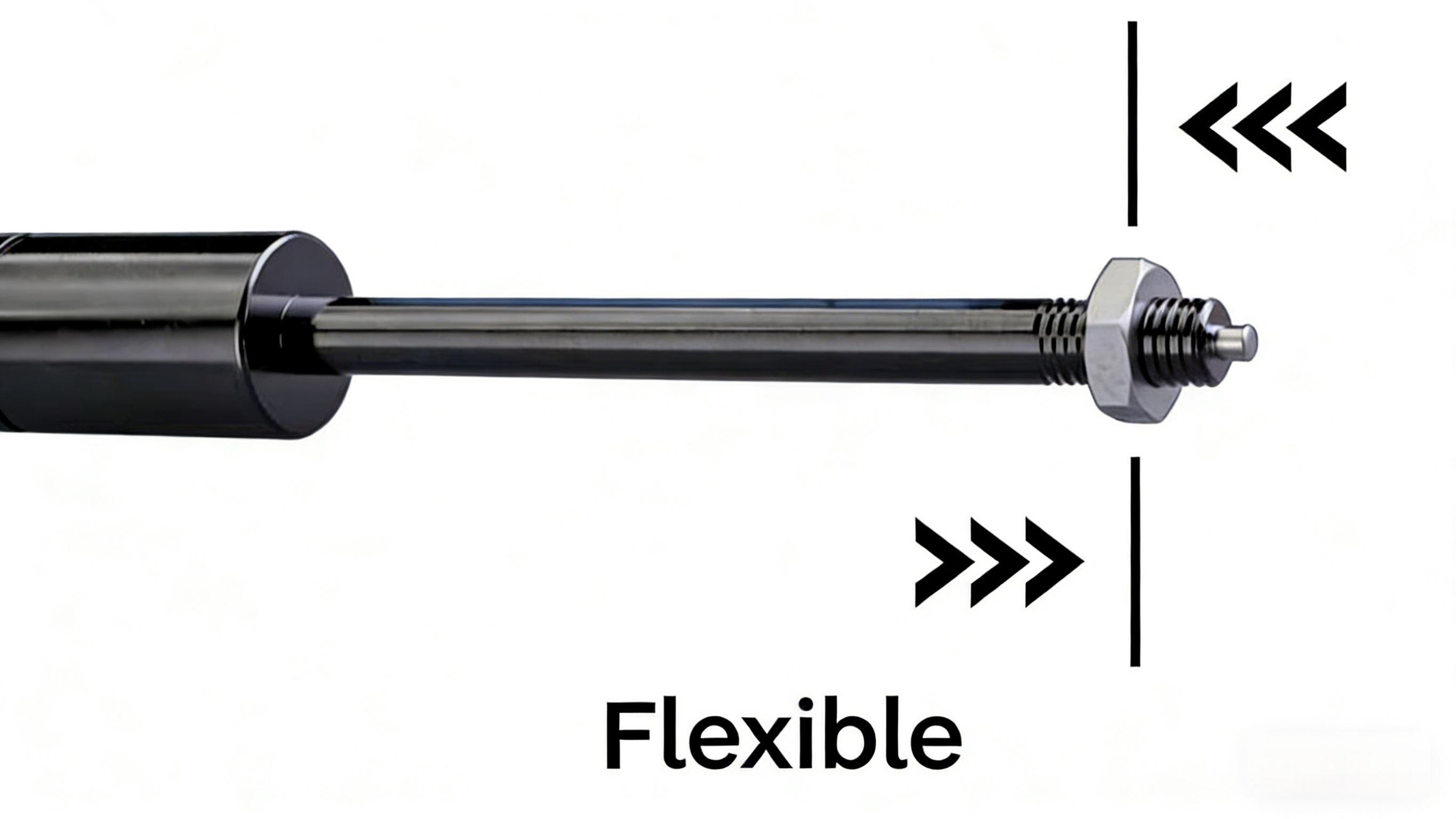

Flexible solutions

Alta capacidad de carga

Resiste fuerzas laterales ≥ 2.000 N con rendimiento estable de fuerza de bloqueo confiable.

Rigid in Extension

Rígido vs elástico: la diferencia clave

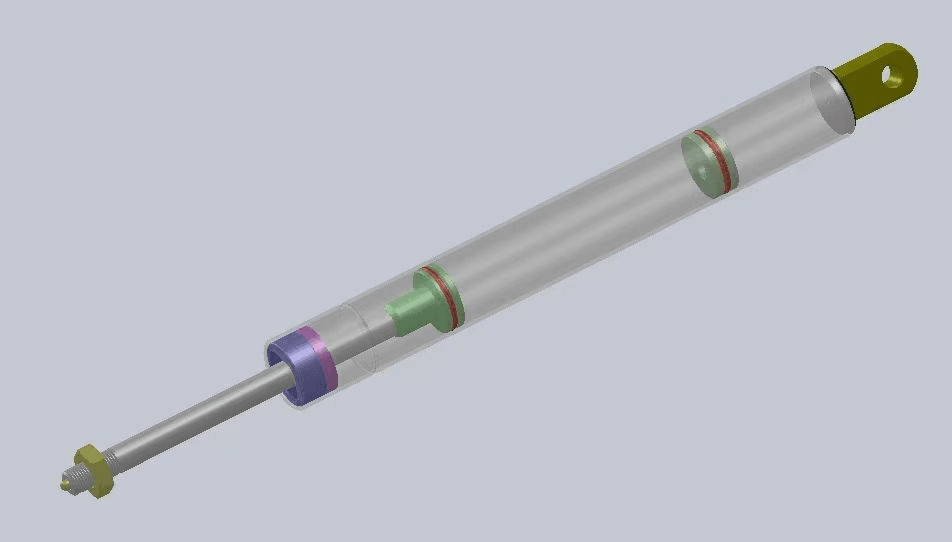

Mecanismo de bloqueo rígido

Bloqueo rígido

  • Sin desplazamiento — soporte completamente rígido
  • Doble cámara — separación aceite-gas con pistón flotante
  • Alta fuerza de bloqueo — capacidad lateral ≥ 2.000 N
  • Ideal para — mesas de operación, utillajes, compartimentos superiores de avión

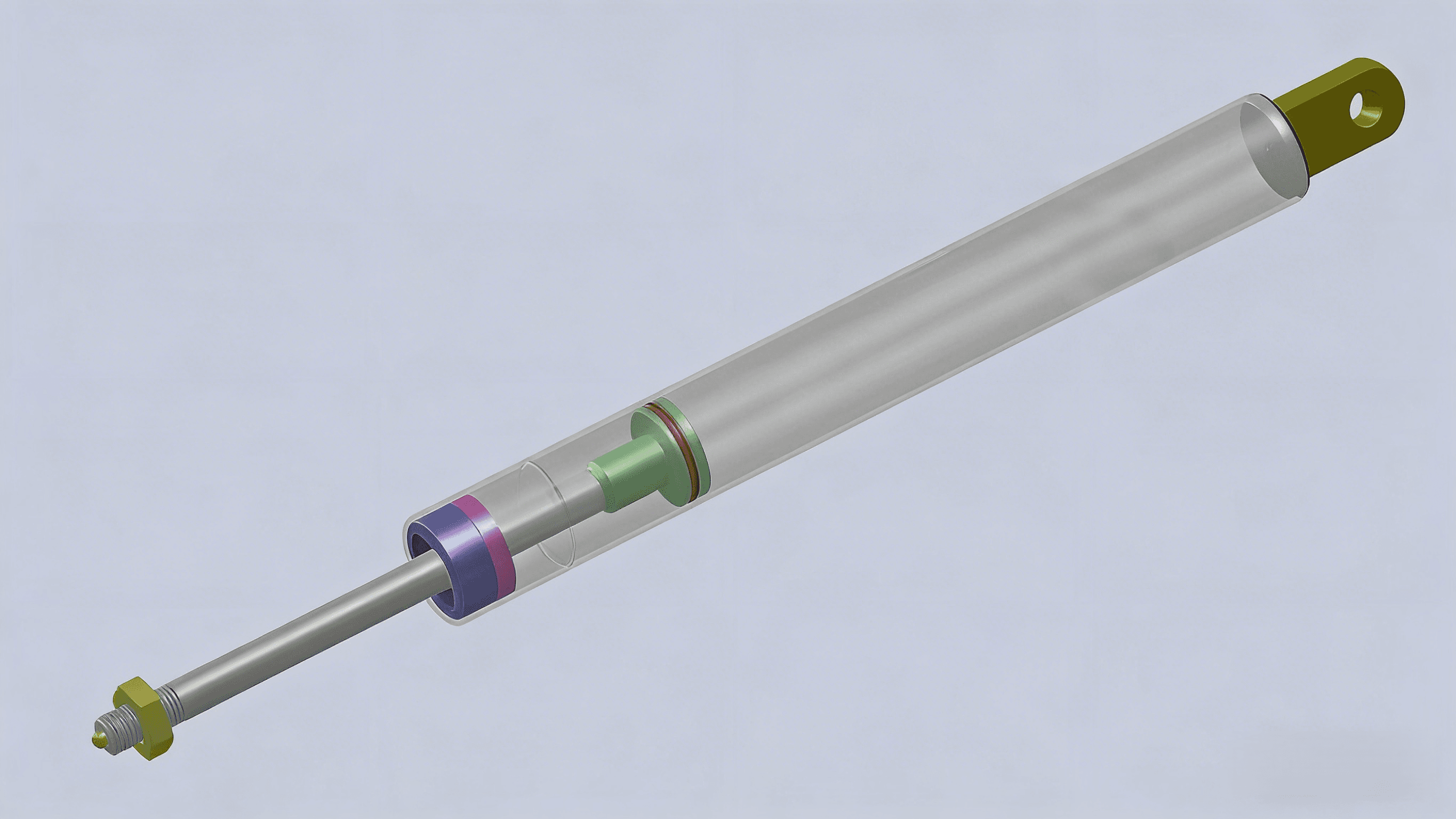

Mecanismo de bloqueo elástico

Bloqueo elástico

  • Rebote suave — permite ≤ 5 mm de desplazamiento elástico
  • Cámara única — mezcla de N₂ + aceite lubricante
  • Efecto de amortiguación — posicionamiento suave con amortiguación
  • Ideal para — sillas de ruedas, camas hospitalarias, mobiliario de oficina

Detailed Selection Guide

Step 1: Determine Locking Type and Application Needs
Rigid and elastic locking are the two main types of gas springs and the key starting point for selection.

Rigid Locking Characteristics

  • Minimal displacement under pull force in locked state (typically ≤ 2mm)
  • Ideal for precise positioning and absolute support
  • Applications: Medical beds, auxiliary instruments, precision equipment
  • Stroke Factor: 2.4 (relatively lower stroke utilization)
Step 2: Determine Stroke and Installation Space
Use formulas to determine the relationship between stroke and extended length based on space and expected movement.

Rigid Locking Formulas

Given Stroke S, find minimum Extended Length:

Lmin = 2.4 × S + 53

Given Extended Length L, find maximum Stroke:

Smax = L / 2.4 - 22

Elastic Locking Formulas

Given Stroke S, find minimum Extended Length:

Lmin = 2 × S + 53

Given Extended Length L, find maximum Stroke:

Smax = L / 2 - 26.5

Dimension Rule:The ratio of cylinder diameter (D) to piston rod diameter (d) should not be less than 1.1. Standard values: KQ10/22, KQ10/28. Contact us for custom needs.

Force design is core to ensuring smooth load bearing and reliable locking
Curvas de fuerza de bloqueo
  • Weight in Newtons: mass (kg) × 9.81
  • One-spring force: F = 1.2 × (W × L) ÷ (B × 0.65)
  • L = hinge-to-CG distance
  • B = hinge-to-spring distance
  • Use n springs? Divide F by n.
  • For lockable springs, you also need to consider the locking force and friction, which might require specialized configurators.
  • Complexity: Real-world applications involve changing geometry and dynamic forces;

Nominal Force (Fₙ)

The initial force during extension or compression. For Fₙ > 100N, use increments of 50N.

Support Force (Fₛ)

Ensure support force < 1.3 × Fₙ (max air pressure) for smooth lifting.

Locking Force (Fₗ)

Compression locking force for rigid gas springs should exceed:

Opening Force (Fₒ)

The force required to release the lock, typically determined by user needs.

Step 4: Performance Verification
Confirm the product meets the following technical requirements during selection.
Extension Speed

Standard requirement: 40mm/s ~ 200mm/s

Cycle Life

DKG gas springs reach 50,000 cycles with < 12% force decay.

Sealing Performance

No stroke change after 24 hours under rated force at any angle.

Environmental Adaptability

Must meet temp requirements (-30℃ to +60℃) and corrosion resistance.

Step 5: Final Model Selection (Model Output)
Record and purchase selected specifications in the following format.
KQ 10/27 60 260 F350
KQ
Code
10/27
Diameter (d/D)
60
Stroke (S)
260
Ext. Length (L)
F350
Nominal Force (Fn)

Example Description: KQ 10/27 60 260 F350 represents 10mm rod, 27mm cylinder, 60mm stroke, 260mm extended length, and 350N force.

Aplicaciones reales

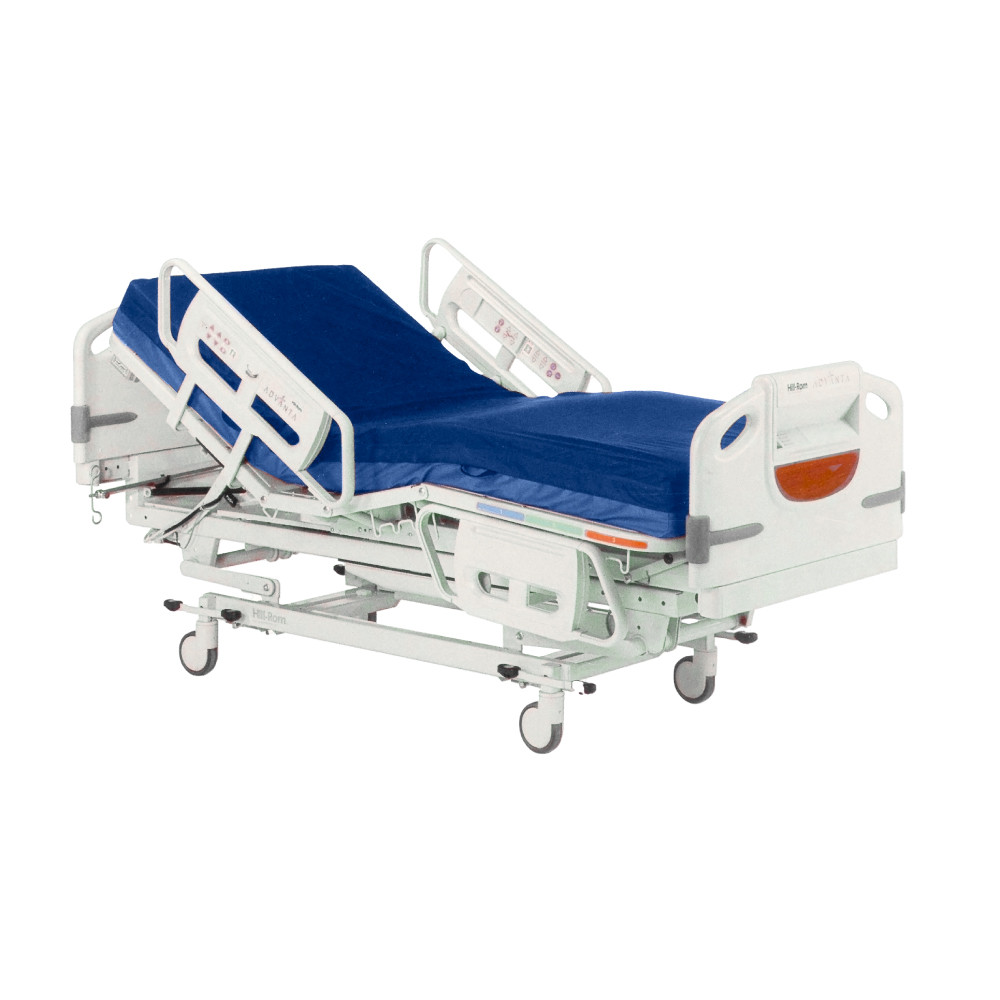

Médico

Lockable Gas Spring for Medical
  • Respaldos de sillas de ruedas
  • Ajuste de altura de camas hospitalarias
  • Posicionamiento de mesas de operación

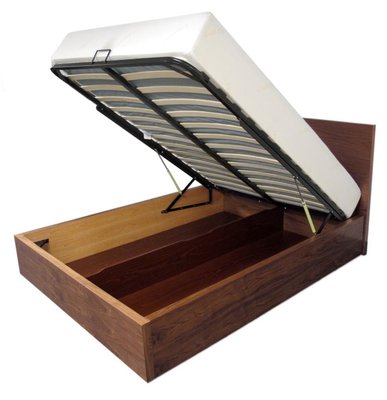

Mobiliario y oficina

Lockable Gas Spring for Furniture & Office
  • Ajuste de altura de asientos
  • Posicionamiento de bandejas de teclado
  • Elevación de soportes de exhibición

Industrial

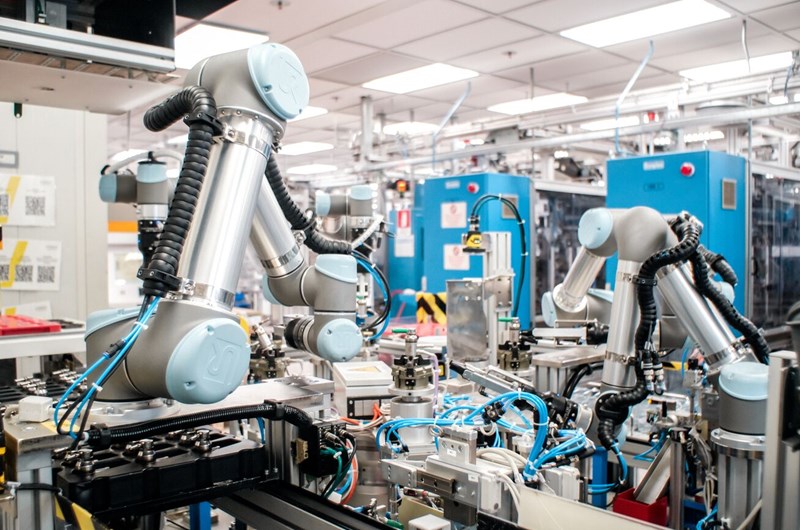

Lockable Gas Spring for Industrial
  • Utillajes
  • Posicionamiento de equipos
  • Ajuste de estaciones de trabajo

Aviación

Lockable Gas Spring for Aviation
  • Compartimentos superiores de avión
  • Control de puertas de carga
  • Soporte de equipos de cabina

Desempeño de fuerza de bloqueo

La curva de fuerza de bloqueo muestra la meseta de estabilidad: cuanto más alta y plana, más confiable es el desempeño de bloqueo.

Default Configuration (Standard 165mm stroke)

Locking Force Curve for Standard 165mm Stroke

Rigid Locking

  • • Meseta larga y estable
  • • Relación teórica de resorte: 1,28–1,44
  • • Retención de carga superior
  • • Ideal para aplicaciones de alta rigidez

Elastic Locking

  • • Curva de fuerza gradual con amortiguación
  • • Respuesta de carga más suave
  • • Mejor para aplicaciones enfocadas en confort
  • • Posicionamiento suave con amortiguación

Principio de selección segura

Asegure siempre: Fuerza de meseta ≥ carga lateral máxima del cliente × 1,5 factor de seguridad

Proceso de fabricación de precisión

Cada resorte de gas bloqueable pasa por un riguroso control de calidad con pasos especializados de ensamblaje de precisión.

Flujo del proceso de fabricación

Diferencia clave

Comparado con resortes de gas estándar, las versiones bloqueables incluyen un paso crítico de ensamblaje de precisión para el pistón flotante, la válvula de aguja y el mecanismo de bloqueo de bola de acero.

Garantía de calidad

Pruebas de característica de fuerza, verificación de retención de presión y ensayos de fugas con 10.000 ciclos aseguran confiabilidad y desempeño a largo plazo.

Resolvemos sus desafíos

Plazos de entrega largos

Reducimos la entrega de 8–12 semanas a 2–4 semanas como reemplazo directo de productos Stabilus, Suspa y Hahn.

Micro movimiento después del bloqueo

Cambie a nuestra serie rígida (KQ10-28 Rigid) para desempeño sin desplazamiento.

Desajuste del mecanismo de liberación

Personalización completa de pasadores laterales ≤ Ø8 mm o botones superiores para ajustarse a su estructura existente.

Faltan planos técnicos

Proveemos medición de muestra + CAD + PDF 3D en 48 horas.

Certificaciones incompletas

Entregamos TS16949, ISO9001, RoHS, prueba de niebla salina de 96 h y reportes SGS en un solo paquete.

Preguntas frecuentes

¿Listo para encontrar su resorte de gas bloqueable ideal?

Nuestro equipo técnico le ayuda con selección, personalización y entrega rápida.

Contáctenos hoy para una cotización detallada o consulta técnica.
