Precyzyjne blokowane sprężyny gazowe i amortyzatory blokujące do dokładnego pozycjonowania
Blokowane sprężyny gazowe DK (amortyzatory blokujące) zapewniają płynną kontrolę ruchu i wielopozycyjne blokowanie w łóżkach medycznych, meblach biurowych, siedzeniach pasażerskich i urządzeniach przemysłowych. Tworzone z myślą o globalnych producentach OEM i dystrybutorach, nasze blokowane sprężyny gazowe oferują konfigurowalny skok, siłę, mechanizmy zwalniania oraz typy blokowania (sztywne lub elastyczne). Zapewniamy inżynierię na zamówienie, szybkie próbki i zamienniki klasy OEM dopasowane do dokładnych specyfikacji Twojego zastosowania.
Co to jest sprężyna gazowa regulowana z blokadą?
Firma DKG oferuje linię regulowanych sprężyn gazowych z blokadą, które wyglądają jak tradycyjne sprężyny gazowe, ale można je zablokować w dowolnej pozycji wzdłuż skoku roboczego. Posiadają wewnętrzny mechanizm blokady, który jest uruchamiany przez pin odblokowujący umieszczony na końcu pręta. Aby sprostać wymaganiom dotyczącym Twojego produktu, oferujemy trzy typy regulowanych sprężyn gazowych z blokadą:

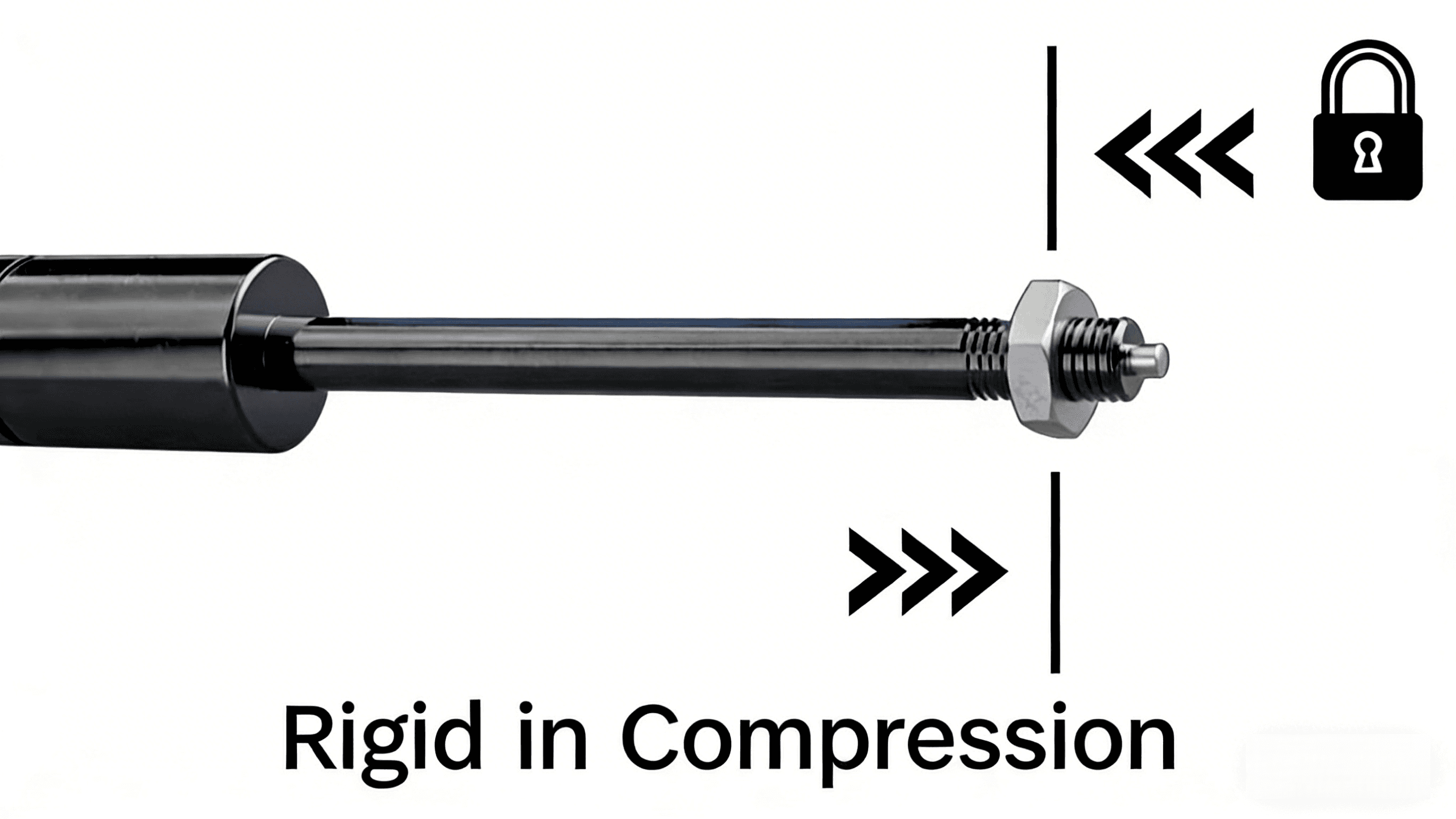

Sztywny w ściskaniu:
Brak ruchu podczas naciskania pręta, ale niewielki ruch podczas ciągnięcia pręta.

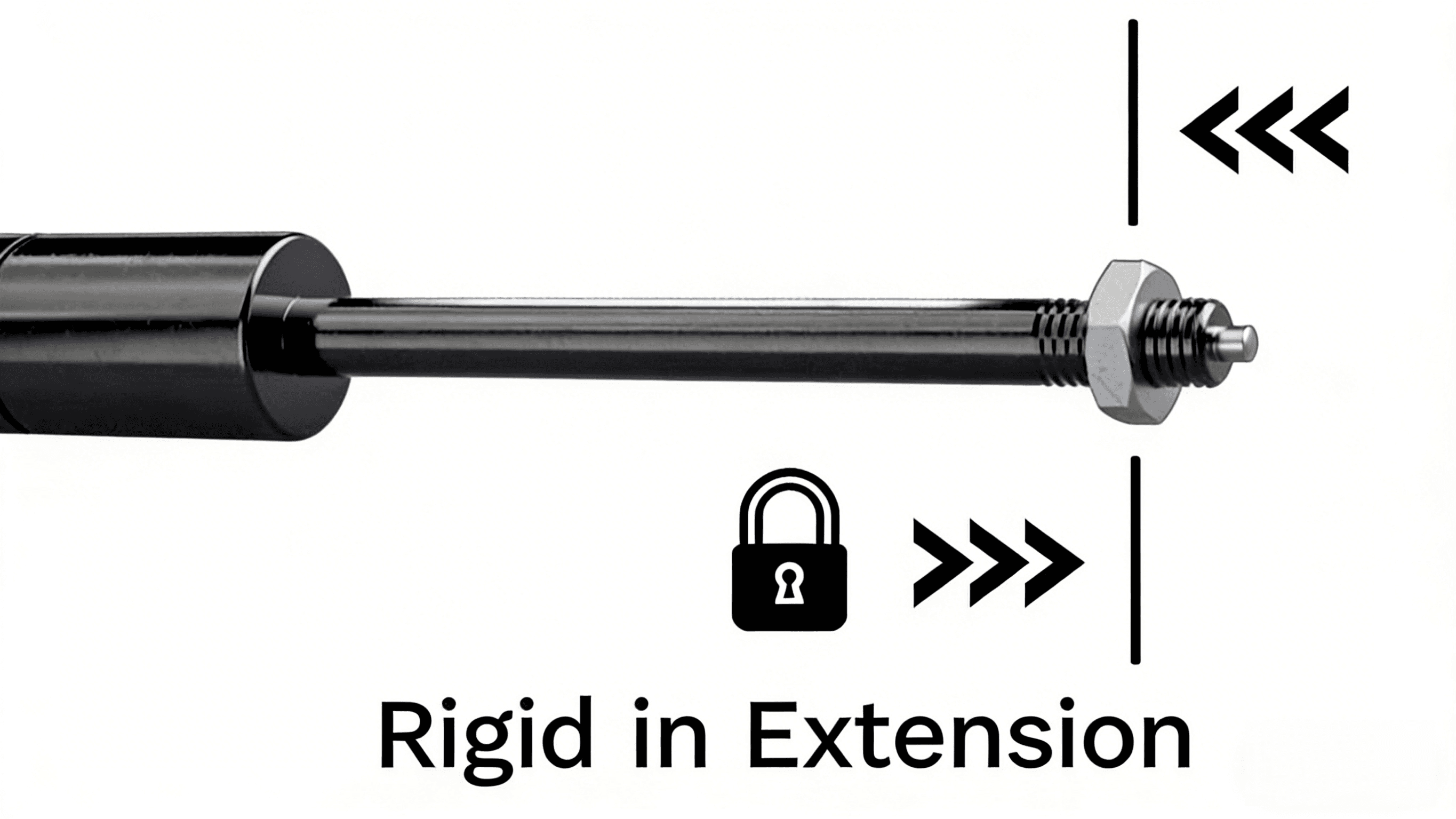

Sztywny w rozciąganiu:
Brak ruchu podczas ciągnięcia pręta, ale niewielki ruch podczas naciskania pręta.
Wysoka nośność
Wytrzymuje siły boczne ≥ 2 000 N z niezawodną stabilną wydajnością siły blokady.
Sztywne vs. elastyczne: zasadnicza różnica
Sztywne blokowanie
Tłoczek pływający oddziela olej i gaz na dwie komory. Tłoczek blokuje się w komorze olejowej, zapewniając silną siłę blokady i zerowe przemieszczenie po zablokowaniu. Komora azotowa jest mała i ma wysoki stopień sprężania.
- Brak przemieszczenia — całkowicie sztywne podparcie
- Podwójna komora — separacja oleju i gazu ze „pływającym tłokiem”
- Wysoka siła blokowania — nośność boczna ≥ 2 000 N
- Najlepsze dla — stoły operacyjne, przyrządy, wysokiej klasy schowki nad głową

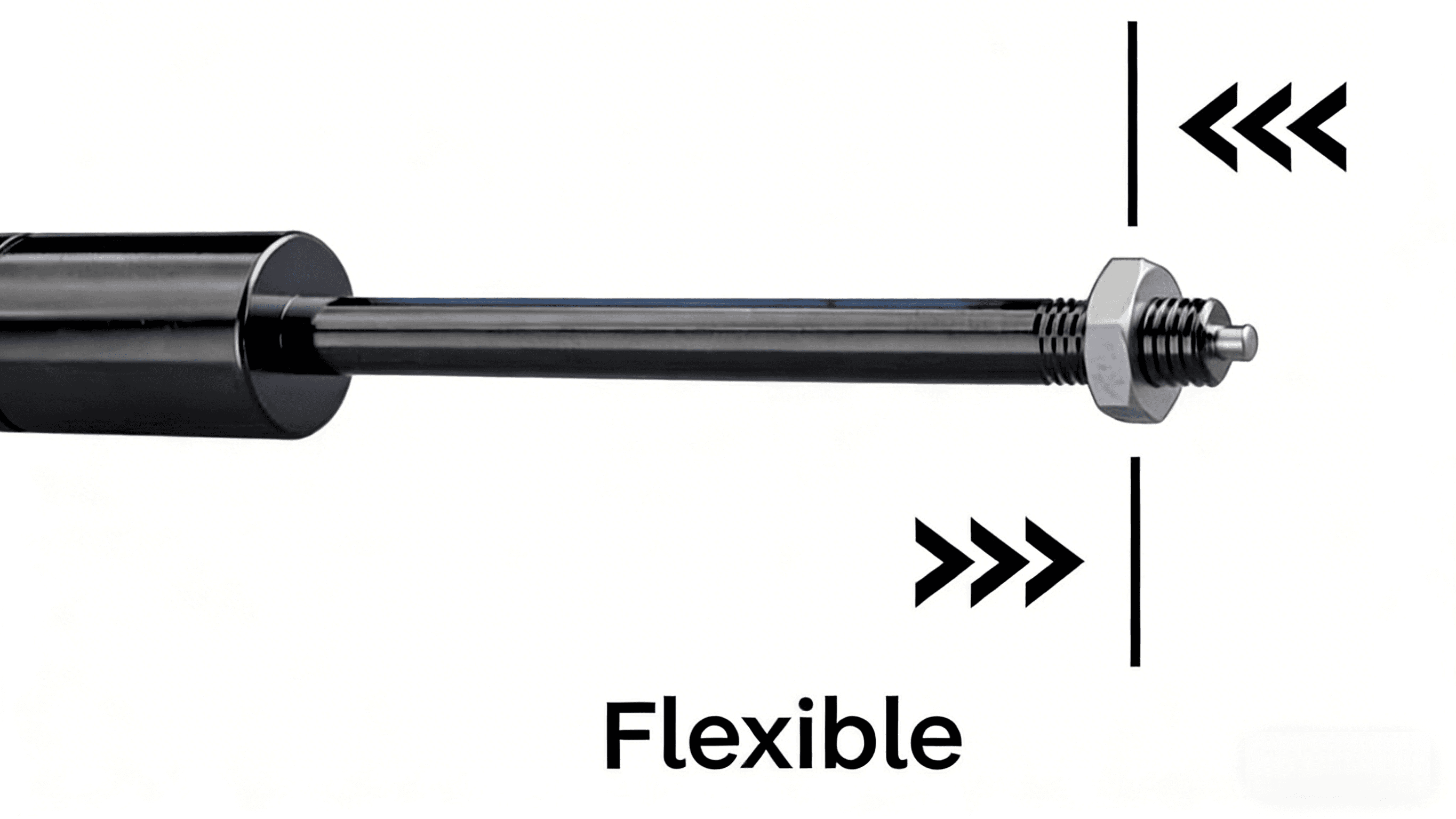

Elastyczne blokowanie
Brak tłoczka pływającego – istnieje tylko jedna komora. Komora jest wypełniona azotem i niewielką ilością oleju hydraulicznego, który zapewnia tłumienie hydrauliczne dla płynnego pozycjonowania. Charakteryzuje się nieco słabszą siłą blokady, niewielkim przemieszczeniem po zablokowaniu oraz niskim stopniem sprężania. Jako producenci sprężyn gazowych z tłumieniem hydraulicznym, DK kalibruje ilość oleju i rozmiar dyszy dla płynnego, kontrolowanego ruchu.
- Miękki powrót — dopuszcza ≤ 5 mm elastycznego przemieszczenia
- Pojedyncza komora — mieszanina N₂ + olej smarujący
- Efekt amortyzacji — łagodne pozycjonowanie z tłumieniem
- Najlepsze dla — wózki inwalidzkie, łóżka szpitalne, meble biurowe
Mechanizmy zwalniania
Wybierz metodę zwalniania dopasowaną do Twojego układu mechanicznego i sposobu pracy operatora.
Szczegółowy Przewodnik Doboru
Cechy Blokowania Sztywnego
- • Minimalne przemieszczenie pod siłą rozciągającą w stanie zablokowanym (zazwyczaj ≤ 2 mm)
- • Idealne do precyzyjnego pozycjonowania i pewnego podparcia
- • Zastosowania: Łóżka medyczne, osprzęt pomocniczy, sprzęt precyzyjny
- • Współczynnik skoku: 2,4 (względnie niższe wykorzystanie skoku)
Wzory dla Blokowania Sztywnego
Dla danego skoku S, oblicz minimalną długość po rozłożeniu:
Dla danej długości po rozłożeniu L, oblicz maksymalny skok:
Wzory dla Blokowania Elastycznego
Dla danego skoku S, oblicz minimalną długość po rozłożeniu:
Dla danej długości po rozłożeniu L, oblicz maksymalny skok:
Zasada wymiarowa:Stosunek średnicy cylindra (D) do średnicy tłoczyska (d) nie powinien być mniejszy niż 1,1. Standardowe wartości: KQ10/22, KQ10/28. Skontaktuj się z nami w sprawie rozwiązań niestandardowych.
- Ciężar w newtonach: F = masa (kg) × 9,81 m/s²
- Siła dla jednej sprężyny: F = 1,2 × (W × L) ÷ (B × 0,65)
- L = odległość od zawiasu do środka ciężkości (CG)
- B = odległość od zawiasu do punktu mocowania sprężyny
- Stosujesz n sprężyn? Podziel F przez n.
- W przypadku sprężyn blokowanych należy również uwzględnić siłę blokowania i tarcie, co może wymagać użycia dedykowanych konfiguratorów.
- Złożoność: Rzeczywiste zastosowania wiążą się ze zmienną geometrią i siłami dynamicznymi.
Siła Nominalna (Fₙ)
Początkowa siła podczas rozciągania lub ściskania. Dla Fₙ > 100 N stosuje się stopniowanie co 50 N.
Siła Podparcia (Fₛ)
Upewnij się, że siła podparcia wynosi < 1,3 × Fₙ (maks. ciśnienie powietrza) dla płynnego podnoszenia.
Siła Blokowania (Fₗ)
Siła blokowania na ściskanie dla sztywnych sprężyn gazowych powinna przekraczać:
Siła Zwolnienia / Odbudowy (Fₒ)
Siła wymagana do zwolnienia blokady, zazwyczaj określana na podstawie potrzeb użytkownika.
Prędkość Wysuwu
Wymaganie standardowe: 40 mm/s ~ 200 mm/s
Żywotność Cykliczna
Sprężyny gazowe DK osiągają 50 000 cykli z certyfikacją SGS, przy spadku siły < 12%.
Szczelność / Wydajność Uszczelnienia
Brak zmiany skoku po 24 godzinach pod obciążeniem znamionowym pod dowolnym kątem.
Odporność na Warunki Środowiskowe
Musi spełniać wymagania odnośnie temperatury (-30℃ do +60℃) oraz odporności na korozję.
Przykład: KQ 10/27 60 260 F350 oznacza tłoczysko 10 mm, cylinder 27 mm, skok 60 mm, długość po rozłożeniu 260 mm oraz siłę 350 N.
| Seria Przemysłowa | Tłoczysko (mm) | Rura (mm) | Zalecany skok (mm) | Zakres Siły (N) | Odpowiednik Branżowy | Typowe Zastosowania Przemysłowe |
|---|---|---|---|---|---|---|
| 08/22 | 8 | 22 | 20 - 300 | 50 - 400 | Oparcia krzeseł biurowych; proste stoły i krzesła z regulacją wysokości | |
| 10/22 | 10 | 22 | 20 - 400 | 100 - 800 | Bansbach K01/Stabilus Standard | Lekkie medyczne fotele do badań; sprzęt fizjoterapeutyczny |
| 10/28 | 10 | 28 | 20 - 500 | 100 - 1000 | Specjalna konfiguracja łącząca niską siłę wsuwania z dużą objętością gazu | Kompaktowe zastosowania blokujące o wysokiej sprężystości |
| 12/28 | 12 | 28 | 30 - 600 | 200 - 1500 | Stabilus BLOC-O-LIFT Heavy-Duty/SUSPA K1 | Oparcia łóżek szpitalnych; osłony ochronne ciężkiego sprzętu |
| 12/30 | 12 | 30 | 30 - 700 | 300 - 2000 | Bansbach K03/Heavy-Duty Industrial | Siedzenia kolejowe; klapy morskie i specjalne |
Powyższe odpowiedniki wskazują porównywalne serie przemysłowe wyłącznie do wstępnego przeglądu. Równoważność z dowolną marką lub modelem wymaga weryfikacji wymiarów i siły na podstawie Państwa próbki lub rysunku przed złożeniem zamówienia.
Zastosowania w rzeczywistości

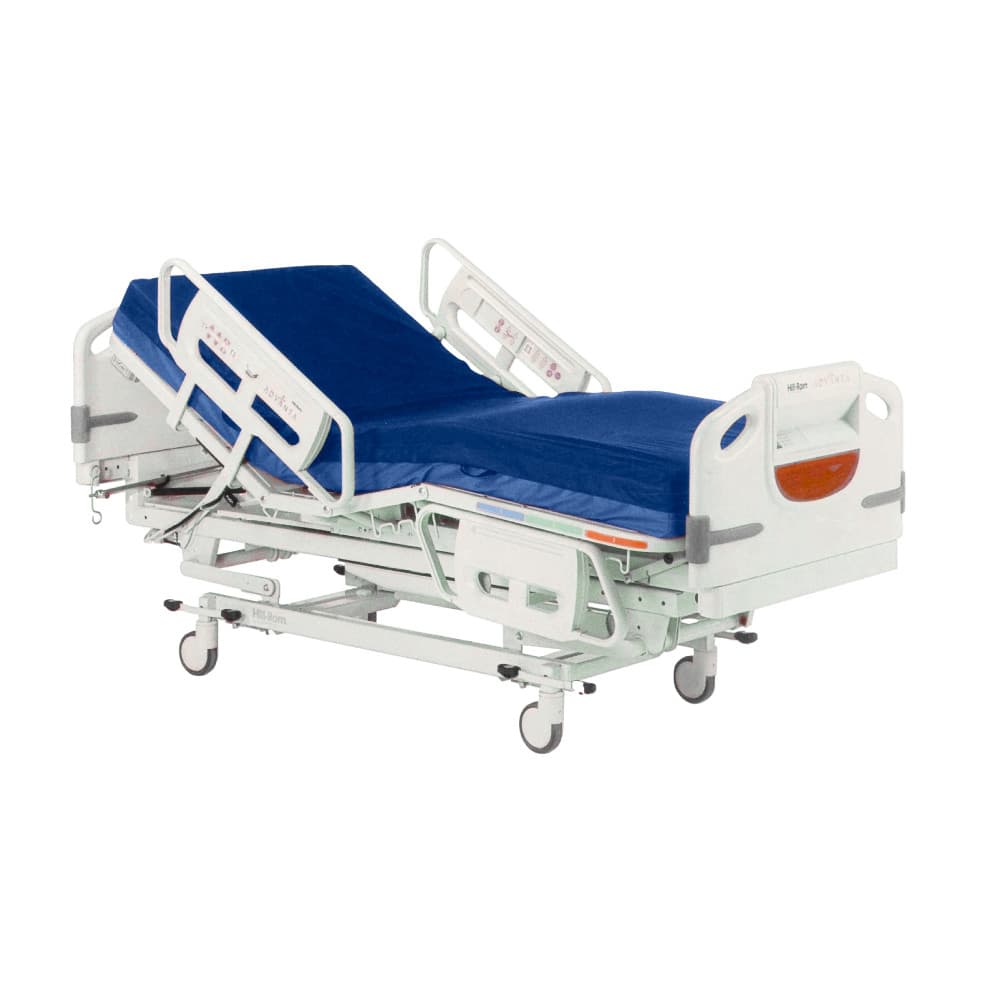

Medyczne
- •Oparcia wózków inwalidzkich
- •Regulacja wysokości łóżek
- •Pozycjonowanie stołów operacyjnych
Meble i biuro
- •Regulacja wysokości siedziska
- •Pozycjonowanie półek na klawiaturę
- •Podnośniki stojaków ekspozycyjnych
Przemysł
- •Przyrządy i uchwyty
- •Pozycjonowanie urządzeń
- •Regulacja stanowisk pracy
Kabina i Ładunek
- •Wysokiej klasy schowki nad głową
- •Sterowanie drzwiami ładunkowymi
- •Podparcie wyposażenia kabiny
Charakterystyka siły blokowania
Krzywa siły blokowania pokazuje plateau stabilności — im wyższe i bardziej płaskie, tym bardziej niezawodne blokowanie.
Default Configuration (Standard 165mm stroke)
Locking Force Curve for Standard 165mm Stroke
Rigid Locking
- • Długie, stabilne plateau
- • Teoretyczny współczynnik sprężyny: 1,28–1,44
- • Lepsze utrzymanie obciążenia
- • Idealne dla zastosowań o wysokiej sztywności
Elastic Locking
- • Stopniowa krzywa siły z amortyzacją
- • Łagodniejsza odpowiedź na obciążenie
- • Lepsze dla zastosowań nastawionych na komfort
- • Łagodne pozycjonowanie z tłumieniem
Zasada bezpiecznego doboru
Zawsze zapewnij: Siła na plateau ≥ maksymalne obciążenie boczne klienta × współczynnik bezpieczeństwa 1,5
Precyzyjny proces produkcji
Każda blokowana sprężyna gazowa przechodzi rygorystyczną kontrolę jakości, w tym specjalne kroki precyzyjnego montażu.
Kluczowa różnica
W porównaniu do standardowych sprężyn gazowych, wersje blokowane zawierają krytyczny krok montażu precyzyjnego dla pływającego tłoka, zaworu igłowego i mechanizmu blokującego kulką stalową.
Zapewnienie jakości
Testowanie charakterystyk siły, weryfikacja utrzymania ciśnienia oraz testy wycieków na 10 000 cykli zapewniają długoterminową niezawodność i wydajność.
Rozwiązujemy Twoje wyzwania
Długie terminy dostaw
Skracamy dostawę z 8–12 tygodni do 2–4 tygodni jako bezpośredni zamiennik produktów Stabilus, Suspa i Hahn.
Mikro-ruch po zablokowaniu
Przejdź na naszą sztywną serię (KQ10-28 Rigid) dla efektu bez przemieszczenia.
Niedopasowany mechanizm zwalniania
Pełna personalizacja dla bocznych trzpieni ≤ Ø8 mm lub górnych przycisków, aby dopasować istniejącą konstrukcję.
Brak rysunków technicznych
Zapewniamy pomiar próbek + CAD + 3D PDF po potwierdzeniu zakresu rysunku.
Niepełne certyfikacje
Dokumenty jakości i testów są dostępne dla każdej konfiguracji na życzenie.
Często zadawane pytania
Przewodnik zakupów i logistyki
MOQ i próbki
Obsługujemy niskie minimalne ilości zamówienia (MOQ) oraz szybkie dopasowanie i testowanie próbek dla Twojego zastosowania.
Czas realizacji
Harmonogram dostawy opiera się na przeglądzie inżynieryjnym i zatwierdzeniu próbki, a ostatecznie ustalany jest przy potwierdzeniu zapytania ofertowego (RFQ).
Lista kontrolna zapytania ofertowego (RFQ)
Aby otrzymać szybką i dokładną wycenę, podaj następujące informacje:
- 1.Typ blokowania (sztywne lub elastyczne) i orientacja montażu
- 2.Skok (S) i długość wysunięta (L)
- 3.Siła nominalna (F₁) i wymagania dotyczące siły blokowania
- 4.Końcówki i specyfikacja trzpienia zwalniającego
- 5.Scenariusz zastosowania i rysunki (jeśli dostępne)
Powiązane zasoby
Poznaj powiązane kategorie produktów i przewodniki doboru:
Rygorystyczne Testy Zmęczenia Mechanicznego i Żywotności
Głównym problemem dla nabywców B2B są awarie seryjne spowodowane zmęczeniem mechanicznym i wynikające z nich wysokie koszty napraw posprzedażowych. Nasz produkt przeszedł oficjalny test pełnego cyklu posuwisto-zwrotnego SGS.
Metodologia (Methodology)
Na tłoczysko wywierana jest odpowiednia siła, aby przesunąć je z pozycji całkowicie wysuniętej do pozycji całkowicie wsuniętej. Następnie siła jest usuwana, co pozwala tłoczysku powrócić do pozycji całkowicie wysuniętej. Cykl ten powtarza się 50 000 razy.
Wymagania (Requirement)
Po teście próbka nie może wykazywać żadnych uszkodzeń, zacięć ani utraty funkcjonalności.
Status Końcowy
ZALICZONO — Brak uszkodzeń, brak utraty funkcjonalności
Dokumentacja Próbki Testowej SGS (ID Próbki: SHA21-033925.001)
Gas spring fatigue test live video
- 1. Oświadczenie o zgodności opiera się na zasadzie podejmowania decyzji niebinarnych z pasmem ochronnym (parametr długości pasma ochronnego wynosi 0).
- 2. Niniejszy raport jest oficjalnym, oryginalnym angielskim dokumentem (SHHL2103007983FT) wydanym przez SGS, posiadającym pełną międzynarodową identyfikowalność.
