Gasdruckfedern für Möbelklappen: Auswahl, Kraftberechnung & präzise Montage

Schluss mit dem Raten bei der Kraft von Gasdruckfedern für Klappen. Dieser von Ingenieuren unterstützte Leitfaden für Klappengasdruckfedern behandelt die Auswahl gedämpfter Klappenstützen, die Berechnung des Drehmomentausgleichs und die Übertotpunkt-Geometrie für ein weiches, präzises Schließen.

Schnelldiagnose: Was ist Ihr Klappenproblem?

Ordnen Sie das Symptom der richtigen Lösung zu:

• Schließt nicht dicht, sichtbarer Spalt → Schließmoment zu gering, Geometrie falsch → Springen Sie zu Montagegeometrie
• Schlägt auf oder fällt schnell ab → Kraft zu schwach oder Dämpfung defekt → Siehe Kraftberechnung
• Öffnet sich von selbst → Kraft zu stark oder Montagepunkt falsch → Siehe Kraftberechnung
• Schwergängig auf halbem Weg, fühlt sich blockiert an → Hebelarm zu kurz, Seitenlast klemmt → Lesen Sie Montagegeometrie

Grundlagen der Auswahl: 3 Arten von Klappenstützen

Freie Gasdruckfedern – konstante Kraft, null Dämpfung. Die Klappe schlägt zu, wenn Sie sie nicht auffangen. In Ordnung für einen Werkzeugschrank in der Garage, aber halten Sie sie aus der Küche fern.

Gedämpfte Gasdruckfedern (empfohlen) – eine hydraulische Dämpfungskartusche verlangsamt die letzten 1–2 cm für ein sanftes Schließen (Soft-Close). In fettiger Küchenluft halten gedämpfte Einheiten länger, da sie normalerweise mit einer Schutzmanschette geliefert werden; die freiliegende Kolbenstange bei einem freien Typ verschleißt schneller. Installieren Sie sie immer mit der Kolbenstange nach unten (rod-down), damit das Ölbad das Dämpfungsventil schmiert — ein Detail, das die meisten Datenblätter nicht erwähnen, aber Installateure schnell lernen. Für ein zuverlässiges, leises Schließen durchsuchen Sie unsere Premium-Gedämpften Möbelgasdruckfedern.

Blockierbare Gasdruckfedern – halten jede Position. Unerlässlich, wenn beide Hände voll sind: Wohnmobil-Hängeschränke, Deckel von medizinischen Geräten und schwere Bodenluken.

Zusammenfassung: Für ein hochwertiges, sicheres Gefühl im Haus sollten Sie immer gedämpfte Gasdruckfedern spezifizieren.

Kernberechnung: Wie man die erforderliche Kraft berechnet

Raten Sie nicht nach Gefühl. Verwenden Sie die branchenübliche Momentenausgleichsformel, die mit der Auswahlmethodik in technischen Handbüchern von Marken wie Stabilus und Suspa übereinstimmt und den allgemeinen Prinzipien der ISO 11901 entspricht:

F = (G × A) ÷ (B × N) × K

Die am häufigsten missverstandene Zahl ist B. Es ist nicht die Gesamtlänge der Feder — es ist der effektive Hebelarm. Messen Sie ihn am schwierigsten Punkt der Tür (etwa 10‑15° vor dem Schließen). Wenn Sie B falsch machen, liefert Ihnen die Formel einen Kraftwert, der die Tür entweder aufschießen lässt oder sie gar nicht oben halten kann.

Nach der Berechnung: Wählen Sie die nächsthöhere Standardkraft — springen Sie nicht zu einer viel größeren. Eine Überdimensionierung macht das Schließen der Tür extrem schwer.

Zusammenfassung: Berechnen Sie den Drehmomentausgleich, nicht nur das Türgewicht.

Schnellreferenz: Gängige Türgewichte & empfohlene Spezifikationen

Für eine vollständige Größentabelle siehe unseren Leitfaden für Abmessungen von Möbelgasdruckfedern.

Montagegeometrie: Position & Winkel bestimmen alles

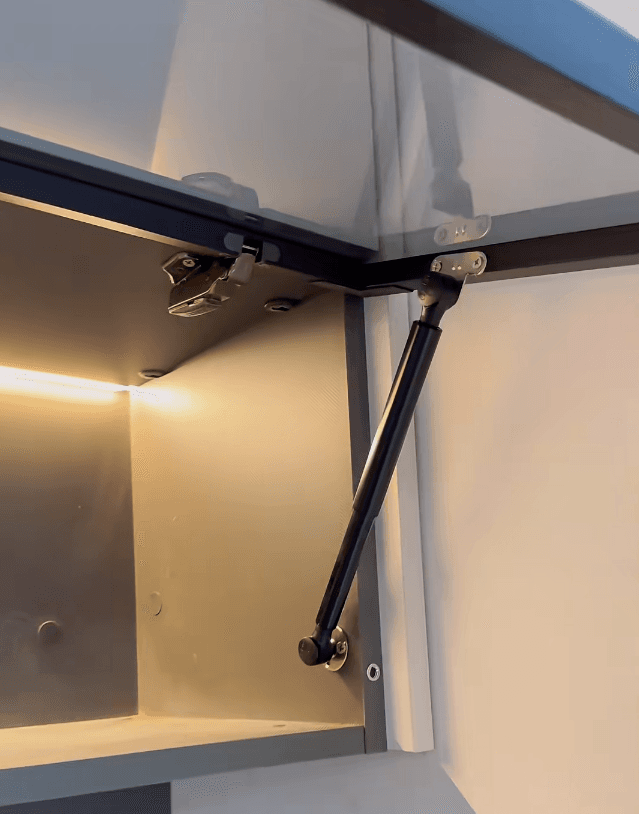

Übertotpunkt (Over-center) zur Selbsthemmung

Wenn die Tür geschlossen ist, muss die Achse der Feder den montagepunkt auf der Schrankseite kreuzen. Dies wandelt den Druck der Feder in einen Zug um und klemmt die Tür an den Rahmen. Ohne diese Übertotpunkt-Geometrie bleibt die Tür angelehnt, bereit, bei Vibrationen aufzuspringen.

Hub & Freiraum: Lassen Sie die Feder nicht auf Block fahren

Eine Feder, der der Hub ausgeht, wird zu einer festen Verbindung — und etwas wird brechen.

Hubprüfung: S ≥ L_max − L_min + 5∼10 mm

Wobei L_max die installierte Länge ganz geöffnet ist, L_min ganz geschlossen. Die zusätzliche Sicherheitsmarge von 5‑10 mm verhindert, dass der Kolben in das Ende des Rohrs schlägt. Bei einem typischen Schrank sollten Sie darauf abzielen, dass die Feder in ihrem optimalen Bereich von 70°‑100° arbeitet, wenn die Tür etwa 90° geöffnet ist.

Faustregeln für Montagepunkte

• Oberer Montagepunkt (Türseite): etwa ⅓ der Türhöhe vom Scharnier entfernt. Dies verteilt das Öffnungsmoment gleichmäßiger.
• Unterer Montagepunkt (Schrankseite): Spiegeln Sie ihn symmetrisch. Eine Asymmetrie von 1‑2 mm erzeugt eine Verdrehbelastung, die zu Quietschen und vorzeitigem Verschleiß führt.
• Kugelzapfen-Freiraum: Lassen Sie an jedem Kugelgelenk etwa 3° Winkelfreiraum. Holz bewegt sich mit der Luftfeuchtigkeit; eine starr eingespannte Feder klemmt und verbiegt ihre Kolbenstange.

Ausrichtung der Kolbenstange: Eine nicht verhandelbare Regel

Gedämpfte Federn: Kolbenstange NACH UNTEN (rod-down). Marken wie Stabilus und Suspa drucken dies aus gutem Grund in ihre Handbücher. Wenn die Stange nach oben zeigt, befindet sich das Ölbad am falschen Ende des Rohrs — das Dämpfungsventil läuft trocken, und die Tür schlägt jedes Mal zu. Freie (ungedämpfte) Federn verzeihen mehr, bevorzugen aber dennoch die Stange nach unten, um die Dichtung geschmiert zu halten.

Zusammenfassung: Übertotpunkt hält sie geschlossen, Hub hält sie sicher, Kolbenstange nach unten hält die Dämpfung am Leben.

Installation & Fehlerbehebung: Ein Expertenleitfaden

Sicherheit zuerst: Bevor Sie eine vorhandene Gasdruckfeder entfernen oder Halterungen einstellen, stützen Sie die Klappe immer sicher ab. Ein plötzliches Lösen kann zu Verletzungen führen.

5 Installationsfehler, die eine perfekt gute Feder ruinieren

1. Nur Holzschrauben – sie reißen unter wiederholter Belastung aus. Verwenden Sie Maschinenschrauben in Gewindeeinsätzen.
2. Türflexion ignorieren – lange Türen biegen sich ohne eine zentrale Versteifung; die Federkraft beschleunigt die Verformung.
3. Vertauschen von linken/rechten Dämpfern – einige Paare haben asymmetrische Dämpfungsraten. Wenn Sie sie vertauschen, schlägt eine Seite zu, während die andere driftet.
4. Null Dehnungsfuge – Holz bewegt sich; lassen Sie Lücken, sonst klemmt die Tür.
5. Kugelzapfen mit Gewalt aufstecken – das Aufclipsen mit roher Gewalt zerkratzt die Kugel und hinterlässt bei jedem Zyklus ein Klicken.

Kostenlose Fehlerbehebungssequenz

Wenn sich eine Feder „schwach anfühlt“, tun Sie dies, bevor Sie einen Ersatz bestellen:

1. Ziehen Sie jede Schraube fest. In den meisten Fällen, die wir sehen, sind „abgenutzte“ Federn einfach auf lose Halterungen zurückzuführen.
2. Prüfen Sie auf Gewichtszunahme durch Feuchtigkeit. Eine feuchte MDF-Tür kann 15‑20% schwerer sein als beim Einbau.
3. Überprüfen Sie Stange und Dichtungen. Achten Sie auf Ölnebel oder Riefen.

Erst dann die Feder austauschen. Diese dreistufige Prüfung hat in unserer Felderfahrung unnötige Rücksendungen konsequent reduziert.

Hinweise zu Umwelt & Lebenszyklus

• Temperatur: Über 80 °C spezifizieren Sie Fluorkarbondichtungen; unter -30 °C bestätigen Sie die Kaltleistung.
• Lebensdauer: Eine Standardfeder ist für ~30.000 Zyklen ausgelegt. Für stark frequentierte gewerbliche Türen wählen Sie eine stärkere Marke oder Größe mit einem größeren Sicherheitsfaktor.
• Seitenbelastung: Gasfedern nehmen nur axiale Kräfte auf. Wenn der Bogen der Tür eine laterale Komponente erzeugt, fügen Sie ein Führungslenker hinzu oder positionieren Sie die Halterungen neu, bis die Wirkungslinie der Feder rein axial bleibt.

Zusammenfassung: Montieren Sie beim ersten Mal richtig, beheben Sie Fehler in drei Schritten und wissen Sie, wann die Umgebung ein Upgrade erfordert.

Fazit: Präzision schlägt Preis

Eine 20-Dollar-Feder, die mit der richtigen Geometrie installiert ist, übertrifft eine 100-Dollar-Feder, die falsch montiert ist. Der Kreis schließt sich: Wählen Sie den richtigen Typ, berechnen Sie die Kraft, bringen Sie Geometrie und Hub in Ordnung, und beheben Sie Fehler methodisch. Schnappen Sie sich ein Maßband, überprüfen Sie heute Abend Ihren Übertotpunkt und die Ausrichtung der Kolbenstange, und posten Sie Ihre Vorher-Nachher-Fotos — zu sehen, wie eine Klappe von nervig zu makellos wird, ist der beste Beweis dafür, dass die Formel funktioniert.
